Руководство по ремонту Subaru Legacy (Субару Легаси) 1990-1998 г.в.
7. Системы запуска, зажигания
7.0 Системы запуска, зажигания

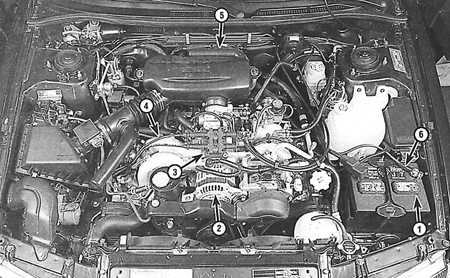

7. Системы запуска, зажигания 7.1. Введение ОБЩИЕ СВЕДЕНИЯ Расположение компонентов системы зажигания, запуска и зарядки в моторном отсеке автомобиля 1 – аккумулятор 2 – генератор 3 – катушка зажигания 4 – высоковольтные провода 5 – блок зажигания 6 – провода для подключения аккумулятора Электрическое оборудование двигателя включает системы зажигания, зарядки и запуска. Так как эти системы относятся к двигателю, т...
7.2 Технические характеристики
7.2. Технические характеристики ОБЩИЕ СВЕДЕНИЯ Сопротивление высоковольтных проводов свечей зажигания: – цилиндр № 1 4,950 – 11,560 Ом – цилиндр № 2 4,860 – 11,330 Ом – цилиндр № 3 4,950 – 11,560 Ом – цилиндр № 4 5,240 – 12,230 Ом Сопротивление катушки зажигания: – Hitachi: ...
7.3 Проверка аккумулятора
7.3. Проверка аккумулятора ОБЩИЕ СВЕДЕНИЯ Проверку плотности электролита в аккумуляторе необходимо производить каждые 3 месяца для того, чтобы определить нагрузочную способность аккумулятора. Проверка производится плотномером. При определении плотности электролита необходимо учитывать температуру аккумулятора. При температуре электролита ниже 15° С на каждые 10° С меньше этой температуры из измеренной плотности вычтите значение 0.007. Для каждых 10° С свыше 15° С добавьте 0.007....
7.4 Зарядка аккумулятора
7.4. Зарядка аккумулятора ОБЩИЕ СВЕДЕНИЯ Зарядка аккумулятора должна производиться, когда аккумулятор снят с автомобиля. Зарядку аккумулятора производите зарядным током от 3.5 до 4 ампер и до тех пор, пока плотность электролита в аккумуляторе не будет повышаться в течение 4-х часов. Использование больших токов для быстрой зарядки аккумулятора не рекомендуется, т.к. в этом случае может произойти коробление пластин из-за перегрева. Во время зарядки аккумулятора температура электро...
7.5 Аккумулятор
7.5. Аккумулятор Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините сначала отрицательную, а затем положительную клемму от аккумулятора. 2. Отвинтите гайки (указаны стрелками) и снимите зажим крепления аккумулятора. 3. Извлеките аккумулятор из моторного отсека. 4. Установка производится в последовательност...
7.6. Система зажигания
7.6.1 Система зажигания
7.6.2 Катушка зажигания
7.6.3 Проверка угла опережения зажигания
7.6.4 Замена блока зажигания
7.6.5 Проверка системы зажигания
...
7.8. Система запуска двигателя
7.8.1 Система запуска двигателя
7.8.2 Замена тягового реле
7.8.3 Стартер
...
